产品详情

1. 适用范围:

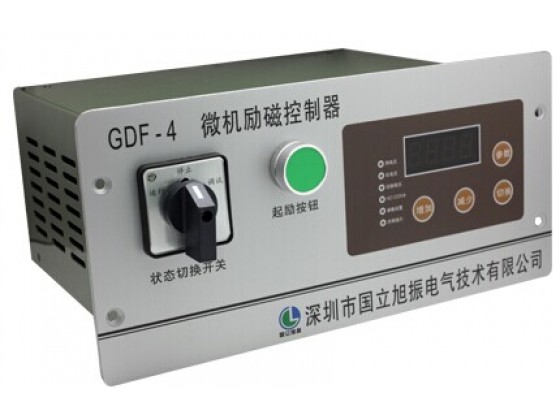

▲GDF-4适用机端电压为400V的同步发电机可控硅励磁控制，兼容旧版本的-3型励磁控制器。

▲励磁变压器接法为YY－12、DY-11、Y D-11、YY0-12、VV-12等。

▲整流主电路的接线形式为：可控硅三相半控桥、可控硅三相全控桥全波整流电路或三相零式整流电路(三相全控桥整流控制需要订做)

2. 输入信号：

▲电    流：  串发电机定子C相电流互感器，额定电流：5A。

▲电    压：  发电机A、B、C、N电压400V/230V，电网A2、B2电压400V。

▲并网识别：  发电机出口断路器的辅助接点：常开接点。

3.  控制器输出：

▲共阴极的三相可控硅触发脉冲信号(或六个全控桥可控硅触发脉冲信号)。

▲起励输出电压+、-极直流起励电压。

4. 环境温度: -10°C～＋50°C  海拔：2500米以下地区。
